鞍山市海镁国际贸易有限公司



                       ——————————————————————————————————————



主页

关于海镁国贸 工厂 服务 关于菱镁矿 联系信息

英文版本









主要产品
菱镁矿石
电熔镁
普通品级的重烧镁
高纯重烧镁
轻烧镁
轻烧镁球
合成镁质耐火材料
镁质不定型耐火材料
镁质耐火砖
镁质化工产品
其他矿产品
其他化工产品



镁质耐火砖



本公司经营的镁质耐火砖主要包括镁砖、镁铬砖、镁铝砖、镁铝铬砖和镁碳砖。

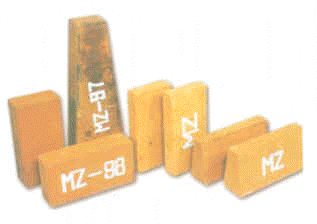

1.镁砖

该产品以方镁石作为主要矿物相,特点是具有较高的体积稳定性和抗渣侵蚀能力,广泛应用于钢铁和有色金属冶炼等高温工业窑炉上。




指标    \     牌号 MZ-87 MZ-89 MZ-91 MZ-95 MZ-96 MZ-97 MZ-98
MgO ≥(%) 87 89 91 94.5 95.5 96.5 97.5
CaO ≤ (%) 3 3 3 2 2 2 2
常温耐压强度 ≥ MPa 39.2 49 58.8 39.2 39.2 39.2 44.1
显气孔率 ≤ % 20 20 18 20 20 18 18
0.2MPa荷重软化点≥℃ 1520 1540 1550 1620 1650 1680 1700



2.镁铬砖



2.1 镁铬砖

 该产品以重烧镁砂和氧化铬为原料经高压成型,高温烧成制得。它具有热膨胀系数小,抗热震性能好,抗渣性强等特点。广泛用在平炉、水泥回转窑等工业窑炉上。



指标     \     牌号 MGe-20 MGe-16 MGe-12 MGe-8
MgO ≥(%) 40 45 55 60
Cr2O3 ≥(%) 20 16 12 8
常温耐压强度 ≥ MPa 24.5 24.5 24.5 24.5
显气孔率 ≤ % 23 23 23 24
0.2MPa荷重软化点 ≥℃ 1550 1550 1550 1530



2.2 直接结合镁铬砖
该产品以优质重烧镁砂和氧化铬为原料经高压成型,高温烧成制得。内部结构中结晶尺寸大,
直接结合率高,产品具有较好的耐崩裂性,因其呈低碱偏中性使其在低酸性炉料环境中具有很
好的抗渣性。它是炉外精练炉、电炉、玻璃熔窑和水泥回转窑的理想衬砖材料。



     指标    \    牌号

DBMK-A DBMK-B SBMK-C
MgO ≥(%) 80 80 80
Cr2O3 ≥(%) 6-8 6-8 6-8
SiO2 ≤ (%) 2.0 2.5 3.0
常温耐压强度 ≥MPa 40 40 40
显气孔率 ≤ % 18 18 18
0.2MPa荷重软化点≥℃ 1680 1650 1620



3. 镁铝砖


该产品以重烧镁砂为主要原料,加入一定数量的工业氧化铝或Al2O3≥90%的铝矾土经混合成型后在高温隧道窑中烧成。其基质部分主要是方镁石-镁铝尖晶石。产品具有良好的耐崩裂性,主要用于平炉的顶部和其他工业窑炉的高温部位。



指标  \  牌号

ML-80A ML-80B ML-84 ML-85A ML-85B
MgO, %, ≥ 80 80 84 85 85
Al2O3, %, ≥ 5-10 5-108 6-8 4-8 4-8
0.2MPa下的耐火度,℃,≥ 1600 1500 1630 1650 1630
显气孔率, %, ≤ 18 20 17 18 19
常温耐压强度,MPa, ≥ 39.0 29.4 45 45 38
抗热震次数 ≥ 3 3 4 3 3



4. 镁铝铬砖
该产品是镁铝砖的制作过程中加入少量的氧化铬后经高温烧制而成。其特点是高温强度大,耐崩裂性强,荷重软化点高。是平炉炉顶的理想材料。



牌号\指标 MgO %, ≥ Al2O3%, ≥ Cr2O3 0.2MPa下的耐火度,℃, ≥ 显气孔率 %, ≤ 常温耐压强度,MPa, ≥
MLGZ-95 89 6 1 1630 14-15 50-80





5. 镁碳砖



该产品选用高纯重烧镁砂和天然高纯石墨为原料,优质酚醛树脂为结合剂经高速混炼、抽真空高压成型和热处理等工艺制成的不烧砖。产品基质结构致密、相分布合理,具有良好的耐崩裂性、抗浸蚀性、高温体积稳定性和导热性。主要用于转炉、炉外精练炉、高功率及超高功率电炉等窑炉上。


转炉用镁碳砖

品种 项目 理化指标 主要原料 用途
常温指标 1400℃X0.5h
高温抗折强度MPa
C (%)
显气孔率 % 体密 g/cm3 常温耐压强度MPa
H10C 典型值 3.5 2.89 33.0 15.5 11.8 97重烧镁和电熔镁 转炉炉口
保证值 ≤5.5 ≥2.80 ≥24.5 ≥8 ≥10
H20C 典型值 3.1 2.93 33.3 - 18.4 97电熔镁 小型转炉
保证值 ≤5.5 ≥2.75 ≥24.5 ≥10 ≥17
H20C-1 典型值 2.4 2.91 31.3 - 19.2
保证值 ≤5.0 ≥2.80 ≥24.5 ≥10 ≥17
H20E3 典型值 2.8 2.92 32.6 13.2 19.3 98电熔镁 中小转炉
保证值 ≤5.5 ≥2.75 ≥24.5 ≥10 ≥17
H20E3-1 典型值 2.9 2.92 34.6 15.7 18.15
保证值 ≤5.0 ≥2.8 ≥30 ≥12 ≥17
H20E-R 典型值 2.9 2.90 33.9 20.5 19.74 98大结晶电熔镁 炉底风口
保证值 ≤4.0 ≥2.85 ≥30 ≥12 ≥17
A17 典型值 3.0 2.87 31.3 14.4 15.2 97/98重烧镁和电熔镁 中小转炉
保证值 ≤5.5 ≥2.80 ≥24.5 ≥8 ≥14
A17-1 典型值 2.6 2.89 36.5 15.7 18.36
保证值 ≤5.0 ≥2.85 ≥30 ≥10 ≥14

超高功率电炉

MT14A 典型值 1.5 3.01 35.6 - 14.91 98大结晶电熔镁 电炉热点
保证值 ≤4 ≥2.95 ≥30 ≥10 ≥14
MT14B 典型值 2.5 2.99 36.7 16.0 14.92 98电熔镁 电炉炉墙
保证值 ≤4 ≥2.95 ≥30 ≥10 ≥14
MT9A 典型值 2.0 3.05 42.8 - 10.38 98电熔镁 电炉炉底
保证值 ≤4 ≥3.00 ≥35 ≥10 ≥9

精练炉钢包

LF20 典型值 2.8 2.90 34.4 - 19.2 97电熔镁 精练炉或钢包渣线部位
保证值 ≤5 ≥2.8 ≥24.5 - ≥18
LF12 典型值 3.5 2.91 38.1 - 13.1
保证值 ≤5 ≥2.85 ≥30 - ≥12


                                         —————————————————————————————————————————————————————
版权所有(C) 2020 鞍山市海镁国际贸易有限公司
-海镁国贸·始于1987年-
辽ICP备05024119号-1  辽公网安备 21030202000169号
